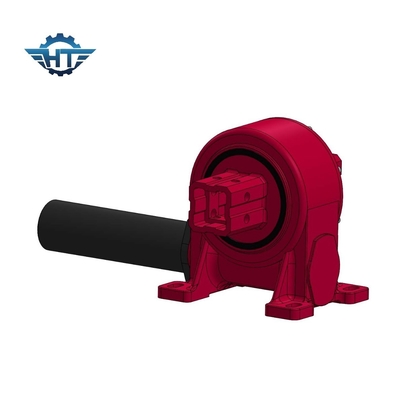

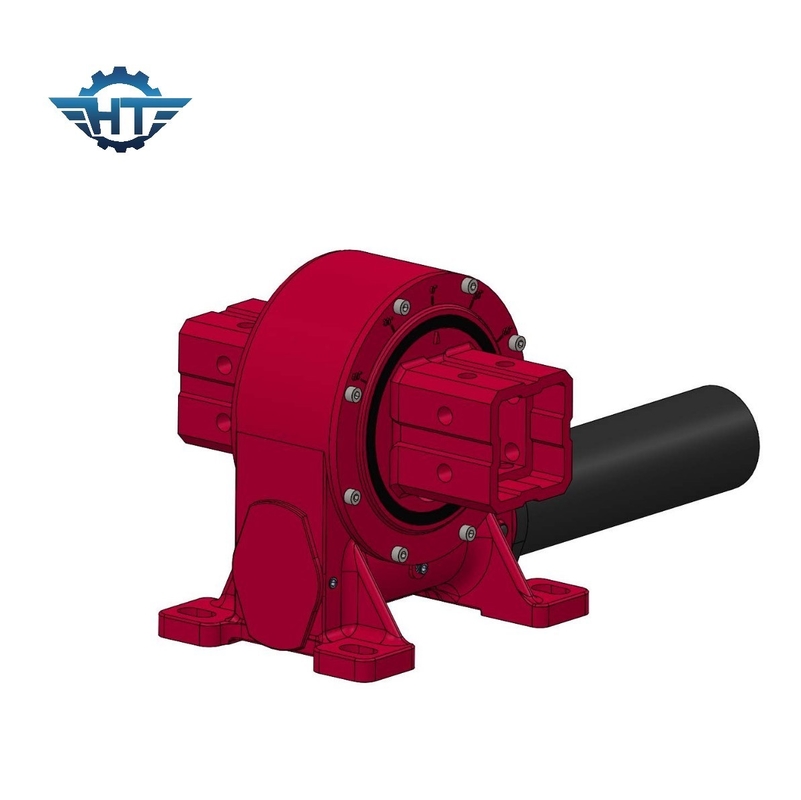

একক অক্ষের সৌর প্যানেল ট্র্যাকিং সিস্টেমের জন্য সোলার ট্র্যাকার স্লিভ ড্রাইভ

তোমার দর্শন লগ করা অনলাইন চ্যাট এখন

একক অক্ষের সৌর প্যানেল ট্র্যাকিং সিস্টেমের জন্য সোলার ট্র্যাকার স্লিভ ড্রাইভ

একক অক্ষের সৌর প্যানেল ট্র্যাকিং সিস্টেমের জন্য সোলার ট্র্যাকার স্লিভ ড্রাইভ
একক অক্ষের সৌর প্যানেল ট্র্যাকিং সিস্টেমের জন্য সোলার ট্র্যাকার স্লিভ ড্রাইভ একক অক্ষের সৌর প্যানেল ট্র্যাকিং সিস্টেমের জন্য সোলার ট্র্যাকার স্লিভ ড্রাইভ একক অক্ষের সৌর প্যানেল ট্র্যাকিং সিস্টেমের জন্য সোলার ট্র্যাকার স্লিভ ড্রাইভ

বড় ইমেজ :  একক অক্ষের সৌর প্যানেল ট্র্যাকিং সিস্টেমের জন্য সোলার ট্র্যাকার স্লিভ ড্রাইভ

পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HangTuo
সাক্ষ্যদান: CE, ISO9001
মডেল নম্বার: VE9"
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 টুকরা
মূল্য: USD 360/ pc
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠের বাক্স
ডেলিভারি সময়: 15 ~ 45 দিন
পরিশোধের শর্ত: এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা: প্রতি মাসে 500 পিসিএস

একক অক্ষের সৌর প্যানেল ট্র্যাকিং সিস্টেমের জন্য সোলার ট্র্যাকার স্লিভ ড্রাইভ

বিবরণ
অনুপাত: 61 থেকে 1 গিয়ারবক্স উপাদান: 50Mn, 42CrMo
বৈশিষ্ট্য: লকিং গিয়ার মেকানিজম সার্টিফিকেট: ISO9001, CE
ড্রাইভার: 12/24ভিডিসি রক্ষণাবেক্ষণ: প্রতি 5 বছর অন্তর
রঙ: অনুরোধ হিসাবে উৎপত্তি: চাংঝো, চীন
বিশেষভাবে তুলে ধরা:

Locking Gear Mechanism slewing ring drive

,

42CrMo slewing ring drive

,

24VDC electric slew drive

একক অক্ষের সৌর প্যানেল ট্র্যাকিং সিস্টেমের জন্য সোলার ট্র্যাকার স্লিভ ড্রাইভ



কমপ্যাক্ট ওয়ার্ম গিয়ারবক্সবর্ণনা



নির্ভরযোগ্য ডেলিভারি ∙ বেশিরভাগ অর্ডার ১৫ দিনের মধ্যে বা তারও কম সময়ে, ব্যস্ত মৌসুমে ৩০ দিনের মধ্যে

টেকনিক্যাল সাপোর্ট ∙ ইঞ্জিনিয়াররা সাহায্যের জন্য প্রস্তুত

High-quality slewing drives at a fair price – we have our own factory with products meet or exceed the quality of all major brands and we will use economic shipping methods based on different orders to keep you within budget

অপারেশন এবং রক্ষণাবেক্ষণ-অপারেশন এবং রক্ষণাবেক্ষণ সহজ এবং আপনার ফি কম



VE9 ওয়ার্ম গিয়ার সেট ডেটা শীট



মডেল অনুপাত নামমাত্র আউটপুট টর্ক ((এন.এম) টার্চ (এন.এম) টর্চ ধরে রাখা ((N.m) অক্ষীয় লোড ((kN) রেডিয়াল লোড ((kN) কার্যকারিতা স্বয়ংক্রিয় লকিং ওজন ((কেজি)
৩" 31:1 600 1500 1800 22 15 ৪০% হ্যাঁ। 12
৫" 37:1 800 5000 9200 16 27 ৪০% হ্যাঁ। 18
৭" 57:1 1750 7000 13200 34 58 ৪০% হ্যাঁ। 32
৮" 51:1 2250 11200 20400 50 80 ৪০% হ্যাঁ। 28
৯" 61:1 2250 16000 30800 60 130 ৪০% হ্যাঁ। 52
১২" 78:1 4300 25000 40560 77 190 ৪০% হ্যাঁ। 65
১৪" 85:1 5600 48000 44200 110 230 ৪০% হ্যাঁ। 88
১৭" 102:1 6750 67000 53040 142 390 ৪০% হ্যাঁ। 135
২১" 125:1 16000 89000 65000 337 640 ৪০% হ্যাঁ। 192
২৫" 150:1 21450 112000 89000 476 950 ৪০% হ্যাঁ। 251



ইনস্টলেশন



1. প্রস্তুতি

1.১ শারীরিক ক্ষতির জন্য সিলড ড্রাইভ চেক করুন।

1.২ পরিষ্কার সমর্থন পৃষ্ঠতল



2. মাউন্টিং বোল্ট

গিয়ারবক্স প্রস্তুতকারক হিসাবে, আমরা ব্যবহার করা মাউন্টিং ফাস্টেনার সরবরাহ, গ্যারান্টি বা সুপারিশ করি না। দয়া করে এই আইটেমটি নির্দিষ্ট করার সময় খুব সাবধান হন যা আমাদের পণ্যটিকে আপনার সাথে সংযুক্ত করবে।

নির্ধারিত আকার, সংখ্যা এবং গুণমানের গ্রেড ব্যবহার করা উচিত।

গ্রিপ রেসিও (গ্রিপ দৈর্ঘ্য এবং বোল্টের ব্যাসার্ধ) ন্যূনতম ≥1.5 থেকে সর্বোচ্চ ≤2 পর্যন্ত পালন করা উচিত।

সম্পূর্ণভাবে গহ্বরযুক্ত শ্যাফ্ট সহ বোল্টগুলি অনুমোদিত নয়।

স্লিভ ড্রাইভ ফাংশন, জীবনকাল, এবং বোল্ট সংযোগের স্থায়িত্ব অমান্য ক্ষেত্রে প্রভাবিত হয়।

যথাযথ আকারের এবং শক্তির সমতল ওয়াশিং ব্যবহার করুন যাতে অনুমোদিত ইন্টারফেস চাপ অতিক্রম না হয়।

মাউন্ট বোল্টগুলি স্বাভাবিক ক্ষেত্রে সঠিক প্রি-লোডিং দ্বারা পর্যাপ্তভাবে সুরক্ষিত থাকে।

দ্রষ্টব্যঃ বিভক্ত রিং, বিভক্ত ওয়াশার ইত্যাদি ব্যবহার নিষিদ্ধ।

টার্নিং টর্চ এবং মাউন্টিং বোল্টের জন্য প্রাথমিক প্রি-লোড।



টার্নিং টর্চ

মনিটরিং বোল্টের মাত্রা

ক্লাস

এম৬

(1/4-20UNC)

এম৮

(৫/১৬-১৮ ইউএনসি)

এম১০

(3/8-16UNC)

এম১২

(৭/১৬-১৪ ইউএনসি)

এম১৬

(5/8-11UNC)

এম২০

(3/4-10UNC)

অষ্টম শ্রেণি।8 10.২ এন.এম. 24.7 এন.এম. ৪৯ এন.এম 85.৫ এন.এম. 212.২ এন.এম. ৪১৪ এন.এম
দশম শ্রেণি।9 14.৩ এন.এম. 34.8 এন.এম. 68.9 এন.এম. 120.২ এন.এম. 298.4 এন.এম. 582.1 এন.এম.
ক্লাস ১২।9 17.২ এন.এম. 41.7 এন.এম. 82.7 এন.এম. 144.২ এন.এম. 358.1 এন.এম.

689.৫ এন.এম.
